DW2000離心機技術參數:
液體處理量:40m3/h
額定排渣量:5t/h
最小分離點:2μm
轉速:0-3400rpm
最高分離因素:2035
主機功率:37kw
輔機功率:11kw
泵機功率:5.5kw

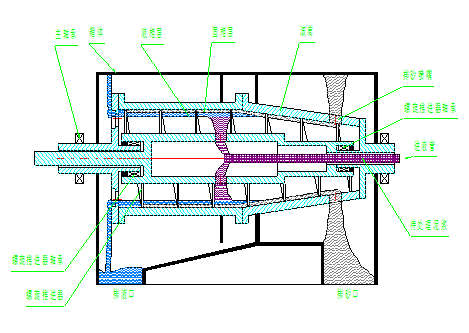

DW2000離心機機械結構:
主電機上裝有皮帶輪帶動滾筒上的皮帶輪,驅動滾筒旋轉,滾筒支承在2個主軸承上,滾筒內裝有螺旋推進器,螺旋推進器通過軸承支承在與滾筒軸同心的軸上,可以相對滾筒旋轉,滾筒大端裝有差速器,它是一個行星齒輪減速機構,差速器的輸出軸與螺旋推進器相聯,可帶動螺旋推進器旋轉。差速器右端的輸入軸上裝有皮帶輪,通過輔機皮帶輪的傳動,為差速器提供一個輸入轉速。
離心機的滾筒總成裝在一個不銹鋼制箱體內,箱體分為2個隔倉,左隔倉收集離心機排出的液體,右隔倉收集離心機排出的固體。
DW2000離心機工作原理:
泥漿中固相和液相的分離過程是在滾筒中完成的。離心機的分離原理是利用滾筒的高速旋轉帶動進入滾筒中的泥漿高速旋轉,泥漿被甩到筒壁上形成一個液圈,液圈中的固相顆粒由于受到大于自身重力幾百倍甚至幾千倍的離心力的作用,就克服泥漿粘度的阻力快速沉降到滾筒的內壁上,形成固相層,液體形成液相層。液圈中的固相顆粒所受的離心力與自身的重力的比值稱為離心機的分離因素,它是衡量離心機分離性能的重要參數。
DW2000離心機的推渣原理:
離心機的推渣工作是由螺旋推進器完成的,在差速器的作用下,螺旋推進器與滾筒形成一定的轉速差,于是已沉降到滾筒內壁上的固相顆粒就被從筒壁上刮下,被螺旋葉片逐步推向滾筒小端,并在推進過程中脫水,最后到達排砂噴嘴,被甩出滾筒。
DW2000離心機常見故障及排除方法:
序號 | 故障現象 | 原因 | 排除方法 |
1 | 離心機振動大 | 螺栓松動 | 擰緊所有螺栓 |
罐面太軟,產生共振 | 加固罐面。 | ||
長時間停用后,首次啟動 |
| ||
上次工作后滾筒內固相未清洗干凈 | 開輔機清洗 | ||
進液管裝偏,造成進液管與滾筒摩擦或進液管斷裂 | 拔出進液管檢查,如有摩擦痕跡,應重新找正進液管,如進液管斷裂,應掏出斷頭后更換新管。 | ||
搬家時進液管被撞彎或其它原因造成進液管彎曲 | 更換新管 | ||
上箱蓋未蓋正,造成滾筒與箱體摩擦 | 打開箱蓋重新蓋正 | ||
排砂口護套與箱體摩擦 | 清洗箱體 | ||
維修后半月盤位置裝錯 |
| ||
2 | 排砂口無固相排出 | 離心機超負荷運轉,使機械安全裝置脫落或安全銷剪斷,推進器和滾筒無轉差 |
|
電源接錯,電機轉向不對 | 重接電源 | ||
輔機皮帶打滑 | 張緊輔機皮帶 | ||
供液量不足或不供液 | 檢查供液泵及供液管線查看排液口排液情況,排除供液系統的故障 | ||
進液管折斷 |
| ||
注1: | |||
3 | 滾筒小端有泥漿返出 | 進液量過大 | 適當分流 |
進液管排出口被雜物堵塞 | 拔出進液管清理 | ||
滾筒與推進器抱死 |
| ||
4 | 滾筒與推進器抱死 | 滾筒與推進器抱死 | 把清水灌入滾筒內,把滾筒內壁的泥餅泡軟,拆下輔機護罩,用手來回盤皮帶輪,使皮帶輪能轉動半圈以上,(如盤不動, 可卸下半月盤,把推進器葉片和半月盤之間的泥沙扣出,但注意一定要把半月盤裝回原位,不能隨意調換位置,以免引起滾筒不平衡)。打開輔機接線盒,把輔機電源反相,啟動輔機,往滾筒內不斷加入清水,用木棍逐漸煞住滾筒。(注意:千萬不能把棍棒插入排砂嘴中來制動滾筒,這樣做必然會把排砂嘴撬碎,引起嚴重后果!)這時,滾筒中的泥沙會逐漸從排砂嘴中排出,當泥砂排完后,把輔機重新接回正常相序,扣好護罩、箱體,啟動離心機,并檢查轉動方向是否正確,然后注入清水沖洗10min即可。 |
