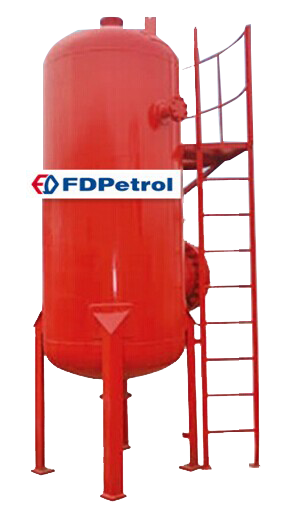

FDYQF系列液氣分離器描述:
華油飛達(FDPetrol)設計制造的FDYQF系列液氣分離器是鉆井過程中用來對井內含氣泥漿進行氣體與液體分離的主要設備。當井眼環空某段的鉆井液中充滿大量膨脹性氣體時,需要清除掉這些氣體以避免造成井涌或噴出鉆盤表面等井噴事故。為了確保鉆井過程能順利進行,F(xiàn)DYQF系列液氣分離器在這一環節中就起到無比重要作用,并于與電子點火裝置一起組成完整的一套系統用于清除這些有害氣體的侵入。
FDYQF系列液氣分離器技術參數:
型號 | 分離器直徑 | 工作壓力(MPa) | 最大鉆井液處理量(m3/h) | 最大氣體處理量(m3/h) | 進液管內徑 | 出液管內徑 | 排氣管內徑 |
FDYQF-1000/1.5 | 1000 | 1.5 | 300 | 9000 | 125 | 200 | 200 |
FDYQF-800/1.5 | 800 | 1.5 | 250 | 3000 | 100 | 200 | 200 |
FDYQF系列液氣分離器工作原理:
經截流管匯的匯流管返出的的含氣泥漿,通過液氣分離器的進液管匯,進入到分離罐中,首先沖擊中部的分流管,使泥漿分散,下落至一系列的折流板上,泥漿在折流板上自上向下流動,造成紊流狀態,根據液、氣體沉降、減壓膨脹的原理,部分氣體從泥漿中分離出來,經過多次折流,泥漿流經折流板的面積增大,泥漿在折流板上分離成薄層,氣泡暴露在泥漿表面,使氣體與泥漿分離,游離氣體通過罐頂排氣管匯排往安全區域,除氣后的泥漿從排出口輸送到泥漿分配器、振動篩或撇油罐。
液氣分離器種類:
A類:封底式液氣分離器
儲氣罐底部封閉,鉆井液通過一根U型管線回到循環罐內。除氣罐內鉆井液面的高度,可通過U管的高度的增減來控制。
B類:開底式液氣分離器
